Le guide complet des étapes de fabrication d’une carte électronique
La fabrication d’une carte électronique est un processus technique qui repose sur une succession d’étapes précises, chacune ayant un impact direct sur la qualité et la fiabilité du produit final. Derrière chaque carte électronique utilisée dans l’industrie, les objets connectés ou les équipements professionnels, se cache un enchaînement rigoureux d’opérations allant de la conception à la livraison.
Comprendre ces différentes étapes permet non seulement de mieux appréhender les contraintes du secteur, mais aussi de faire les bons choix lors du développement d’un projet électronique.
La conception électronique : une étape stratégique
Tout projet de fabrication de carte électronique débute par une phase de conception. Les ingénieurs élaborent d’abord un schéma électronique qui définit les interactions entre les différents composants. Cette étape permet de poser les bases fonctionnelles du produit et d’anticiper son comportement.
La sélection des composants joue ici un rôle déterminant. Elle dépend à la fois des performances attendues, des contraintes d’environnement et des impératifs de coût. Une conception bien pensée permet d’éviter de nombreux problèmes en phase industrielle, notamment les surchauffes, les interférences ou les défauts de compatibilité.
Le routage du circuit imprimé : optimiser les performances
Une fois le schéma validé, le routage du circuit imprimé vient traduire cette logique en réalité physique. Il s’agit de dessiner les pistes conductrices qui relient les composants entre eux sur le PCB.
Cette étape est particulièrement sensible, car elle influence directement la qualité des signaux, la stabilité du système et sa compatibilité électromagnétique. Un routage mal optimisé peut entraîner des perturbations ou des pertes de performance, même si le schéma initial est correct.
L’approvisionnement des composants : un enjeu souvent sous-estimé
Les composants électroniques doivent être approvisionnés avant de passer à l’assemblage,. Cette phase peut sembler secondaire, mais elle est devenue critique dans un contexte de tensions sur les chaînes d’approvisionnement.
Un sourcing maîtrisé permet d’assurer la disponibilité des composants tout en évitant les risques liés aux contrefaçons. Il contribue également à sécuriser les délais de production, un point clé dans les projets industriels.
L’assemblage CMS : le cœur de la production moderne
L’assemblage des composants montés en surface, aussi appelé CMS ou SMT, constitue aujourd’hui la méthode la plus utilisée dans la fabrication de cartes électroniques. Ce procédé repose sur des machines automatisées capables de placer les composants avec une très grande précision.

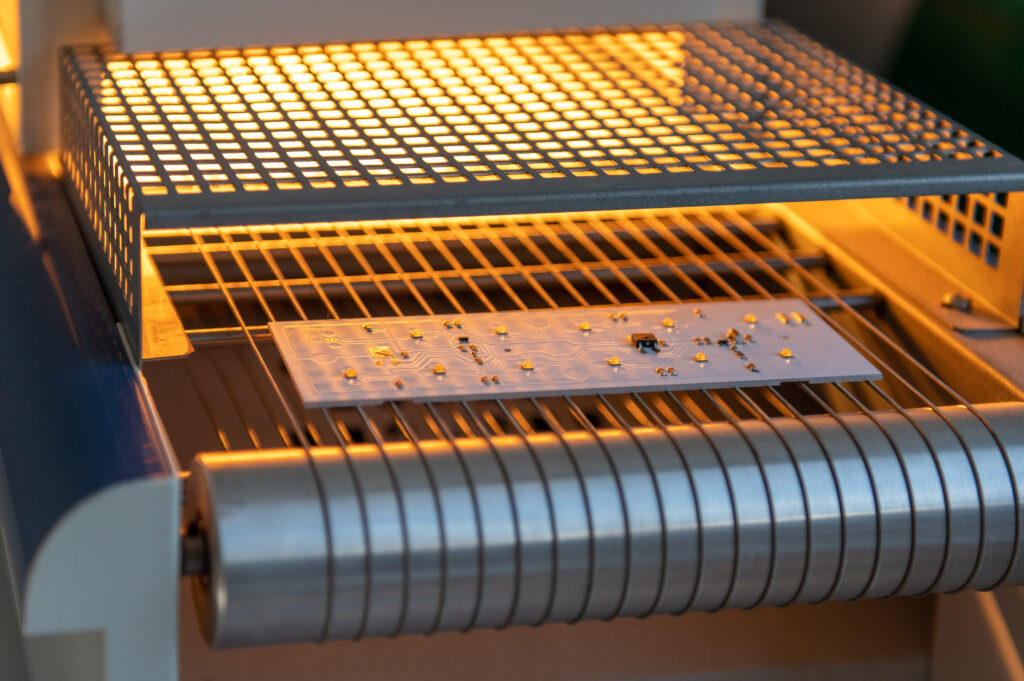

Le processus débute par le dépôt de pâte à braser sur le circuit imprimé, suivi du placement des composants, puis d’un passage dans un four de refusion qui assure leur fixation définitive. Cette technologie permet de produire rapidement des cartes complexes tout en garantissant une excellente répétabilité.
L’assemblage traversant : une complémentarité nécessaire
Malgré la généralisation du CMS, certaines applications nécessitent encore l’utilisation de composants traversants. Ceux -ci sont insérés dans des trous prévus à cet effet avant d’être soudés.
Ce type d’assemblage offre une meilleure résistance mécanique, ce qui le rend particulièrement adapté aux composants soumis à des contraintes physiques importantes. On l’utilise en complément du CMS dans des produits industriels.
Fabrication de cartes électroniques en petites et moyennes séries
100% des cartes testées dans nos ateliers à Lyon
Livraison en France et partout dans le monde
Le contrôle qualité : garantir la conformité
Une fois l’assemblage terminé, les cartes électroniques passent par plusieurs étapes de contrôle. L’objectif est de détecter d’éventuels défauts avant la mise sur le marché.
Des technologies comme l’inspection optique automatisée ou l’analyse par rayons X permettent d’identifier des anomalies invisibles à l’œil nu. Ces contrôles sont indispensables pour assurer un niveau de qualité élevé et éviter les défaillances en conditions réelles.

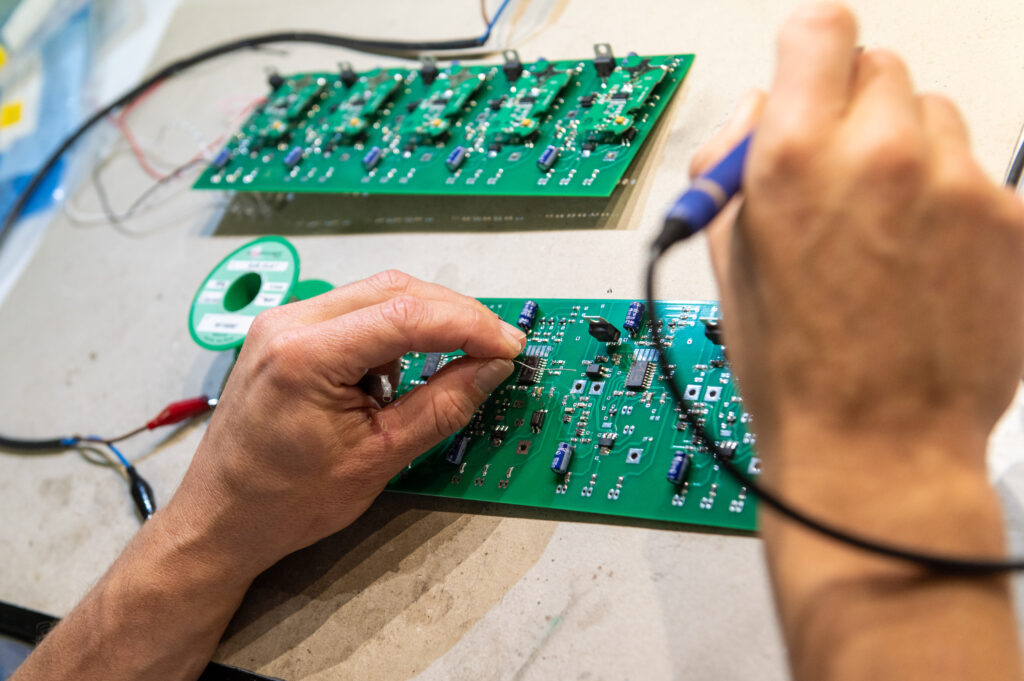

Les tests fonctionnels : valider le fonctionnement réel
Au-delà des contrôles visuels, il est essentiel de vérifier que la carte fonctionne correctement dans son environnement d’utilisation. Des tests fonctionnels sont donc réalisés pour simuler les conditions réelles et valider les performances.
Cette étape permet de s’assurer que le produit répond parfaitement aux attentes et aux spécifications définies en amont.
L’intégration et la finalisation du produit
La carte électronique peut ensuite être intégrée dans un système plus large. Elle est souvent associée à un boîtier, à des éléments mécaniques ou à des connecteurs spécifiques, en fonction de son application finale.
Cette phase marque la transition entre la carte électronique en tant que composant et le produit fini prêt à être utilisé.
Emballage et logistique : une étape à ne pas négliger
Les cartes électroniques sont protégées contre les risques liés à l’électricité statique, aux chocs ou à l’humidité. Un conditionnement adapté est indispensable pour préserver leur intégrité jusqu’à leur utilisation finale.
Un processus global à forte valeur ajoutée
La fabrication d’une carte électronique repose sur une chaîne d’opérations étroitement liées. Chaque étape, de la conception au test final, contribue à la qualité globale du produit.
Faire appel à un partenaire capable de maîtriser l’ensemble de ce processus permet d’optimiser les performances, de réduire les risques et de sécuriser les délais. C’est un véritable levier de compétitivité pour les entreprises industrielles.
