Capteur de pression connecté pour gaine d’aération
Surveillez vos réseaux de ventilation en temps réel

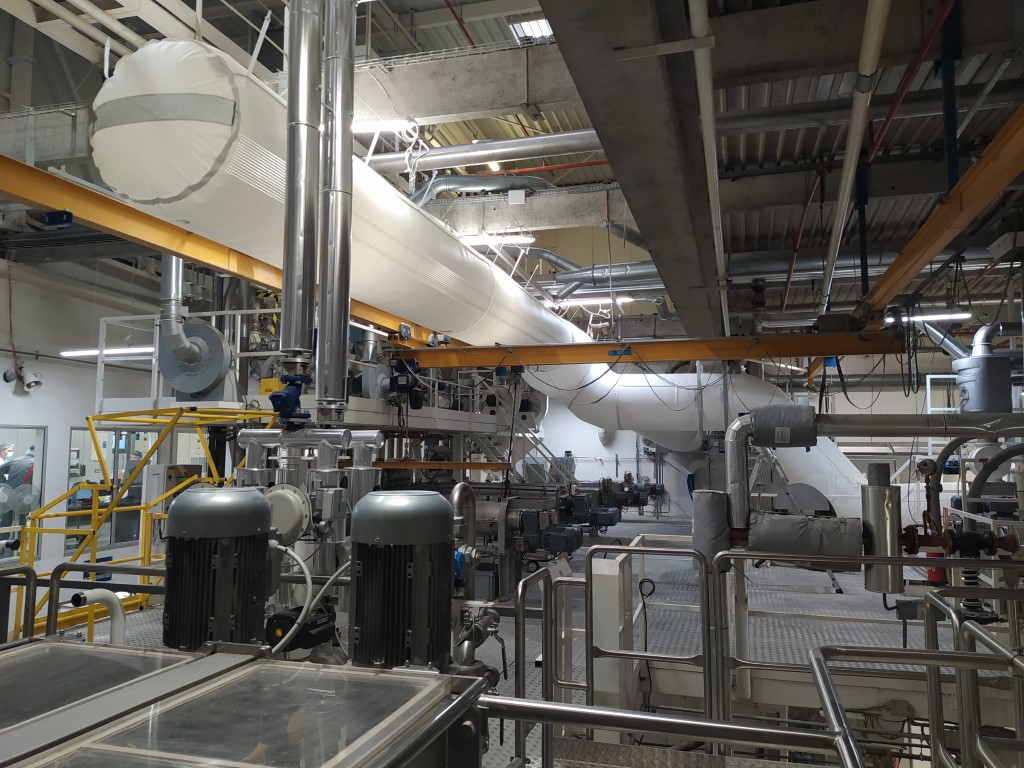

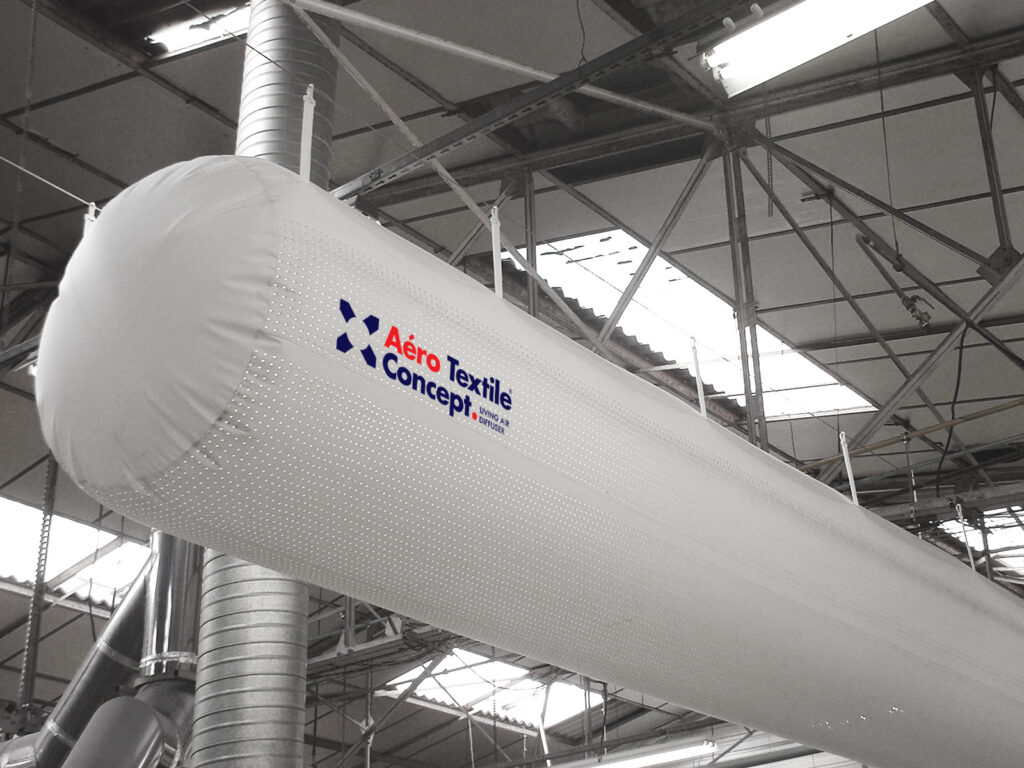

Dans les installations aérauliques, la pression dans les gaines est un indicateur critique. Une variation peut révéler un encrassement, un déséquilibre ou une fuite. Pourtant, ces anomalies sont souvent détectées trop tard, lorsque les performances sont déjà dégradées.
Dans ce contexte, nous avons développé une carte électronique capteur de pression connectée, intégrant une interface web embarquée accessible depuis smartphone. Cette solution permet de suivre en continu l’état des gaines d’aération et d’anticiper les interventions grâce à une approche de maintenance prédictive.
Une réalisation complète : de l’étude à la maquette
Ce projet couvre l’ensemble du développement électronique, depuis la phase d’étude jusqu’à la fabrication d’une maquette fonctionnelle.
L’objectif était clair : concevoir une solution fiable, simple à déployer et immédiatement exploitable sur le terrain. La carte a été pensée pour s’intégrer facilement dans un environnement existant, sans complexifier l’installation.
Une mesure de pression adaptée aux contraintes aérauliques
Le système intègre un capteur de pression spécifiquement sélectionné pour les applications de ventilation.
- Plage de mesure : 0 à 300 Pa
- Adaptée aux réseaux de gaines d’aération
- Détection des variations de pression
Cette précision permet d’identifier rapidement des dérives, comme un filtre encrassé ou une perte de charge anormale. On ne se contente plus de constater un problème, on le voit arriver.
Consultation des données en temps réel via smartphone
L’un des points clés de cette carte est son interface web embarquée. Les données sont accessibles en temps réel via un simple navigateur.
Pas d’application à installer, pas de configuration complexe. Un smartphone suffit pour :
- visualiser la pression instantanée
- suivre l’évolution des mesures
- détecter immédiatement une anomalie
Cette simplicité d’accès est essentielle pour les équipes de maintenance, qui ont besoin d’une information rapide et exploitable.
Communication WiFi intégrée
La carte embarque une connectivité WiFi qui permet une intégration rapide dans l’environnement existant.
Elle offre plusieurs avantages concrets :
- accès aux données à distance
- supervision simplifiée
- possibilité de multi-utilisateurs
Cette connectivité transforme un simple capteur en outil de pilotage, accessible à tout moment.
Un système d’alerte visuel et sonore
Pour aller plus loin que la simple mesure, la carte intègre un système d’alerte directement exploitable sur site.
Une LED tricolore permet une lecture immédiate de l’état du système.
En complément, un buzzer peut déclencher une alerte sonore en cas de dépassement de seuil. Cela permet une réaction rapide, même sans consulter l’interface web.
Une conception électronique pensée pour le terrain
La robustesse et la simplicité d’intégration ont été des priorités dans cette réalisation.
La carte fonctionne avec une alimentation standard via un bloc secteur 230VAC vers 5VDC, ce qui facilite son installation. Elle est intégrée dans un boîtier standard du commerce, dont les dimensions sont définies lors de l’étude pour s’adapter au mieux à l’environnement.
Chaque choix technique vise à garantir un système fiable, durable et facile à déployer.
Un outil concret pour la maintenance prédictive
Ce type de capteur change la manière de gérer les installations aérauliques. Au lieu d’intervenir après une panne, il devient possible d’anticiper.
Une variation de pression permet par exemple de :
- détecter un encrassement progressif
- identifier une anomalie de débit
- repérer un déséquilibre du réseau
Résultat : moins d’interventions d’urgence, une meilleure performance énergétique et une durée de vie prolongée des équipements.
Des applications multiples en aéraulique
Cette solution s’adresse à tous les acteurs ayant des réseaux de ventilation :
- bâtiments tertiaires
- sites industriels
- installations HVAC
- environnements sensibles (santé, laboratoires…)
Elle peut être utilisée en retrofit sur des installations existantes ou intégrée dès la conception de nouveaux systèmes.
Un savoir-faire en électronique et systèmes connectés
Ce projet illustre une expertise complète en conception de cartes électroniques sur mesure. De l’étude initiale à la réalisation de la maquette, chaque étape est maîtrisée afin de garantir une solution cohérente, performante et adaptée aux besoins du client.
L’intégration de fonctionnalités IoT, le développement d’interfaces embarquées et la prise en compte des contraintes terrain permettent de proposer des solutions concrètes, directement exploitables.
Vous avez un projet similaire en aéraulique ou en IoT industriel ?
